产品详情

河北中科机床制造有限公司是铸铁平台,铸铁平板,T型槽平台平板,灰铁铸造铸件平台的厂家,年产量20000余吨,单件可定做4000*8000MM,可根据客户需求拼接大型铸铁平台铁地板。铸铁平台的用途、规格型号、执行标准等技术参数:

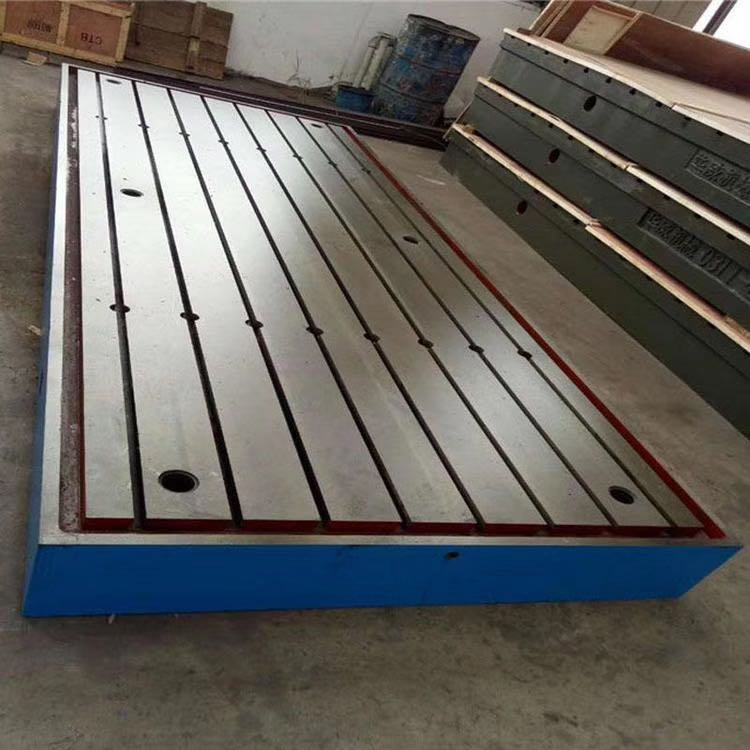

1、铸铁平台的用途:铸铁平台是铸铁平板的另一种叫法,按用途分为铸铁检验平台、铸铁划线平台、铸铁装配平台、铸铁试验平台、铸铁基础平台等,外观基本上是箱体式,工作面有长方形、正方形或圆形,材料为铸铁HT200-300,球墨铸铁QT400-600。铸铁平台的工作面采用刮研工艺,工作面上可加工V型槽、T型槽、U型槽、燕尾槽、圆孔、长孔等。铸铁平台是用于工件、设备检测、划线、装配、焊接、组装、铆焊的平面基准量具。

2、铸铁平台的制造标准:铸铁平台按标准GB/T 22095-2008 制造。

3、铸铁平台的规格:工作面整体规格为 4米×8米,大于此规格可以多块拼接。铸铁平台单件重量可达80吨。

4、铸铁平台的精度:按计量检定规程JJG117-2005《平板检定规程》铸铁平台分为00级,0级,1级,2级,3级,精刨级。

5、铸铁平台平面度计算公式:

000级:1×(1+d/1000)                                1级:8×(1+d/1000)

00级:2×(1+d/1000)                                  2级:16×(1+d/1000) 铸铁平台的整体规格为4米×8米,大于此规格可以多块拼接,使用磨损后,可以重新修刮恢复其精度,可用涂色法检验零件平面度,具有准确、直观、方便的优点.

  铸铁平台又称铸铁平板,外观基本上是箱体式,工作面有长方形、正方形、圆形等,材料为HT200-300,QT400-600,采用刮研工艺,工作面上可加工V形、T形、U形槽、燕尾槽、圆孔、长孔等,是用于工件、设备检测、划线、装配、焊接、组装、铆焊的平面基准量具。

  铸铁平台的整体规格为4米×8米,大于此规格可以多块拼接,使用磨损后,可以重新修刮恢复其精度,可用涂色法检验零件平面度,具有准确、直观、方便的优点。在经过刮研的铸铁平板上推动表座、工件比较顺畅,无发涩感觉,方便了测量,了测量准确度。

  铸铁平台的铸铁质量和热处理质量对平板使用性能产生较大影响,或因残存较大内应力使工作面变形;或因不损使精度不能保持;或因刮削困难得不到数值小的粗糙度。因此使用铸铁平板注意铸铁材料的选择,采用时效处理等方法铸铁平板的残余应力。

  铸铁平台参数:

  工作面硬度:硬度为HB107-240。经过两次人工处理(人工退长600度—700度或自然时效2—3年)使用该产品的稳定。良好。

  材质:铸铁HT200-300

  规格:100*100----3000*6000.(大于此规格的平台可以拼装使用或图纸定做)

  精度:按照标准计量检定规程执行。分别为0、1、2、3四个等级。

0 级: 4×(1+d/1000)                                 3级:40×(1+d/1000)

① 式中 d代表平板工作面对角线长度。

② 距工作面边缘 0.02α (较大为20mm)范围内平面度公差不计 ,且任意一点都不行高于工作面。
